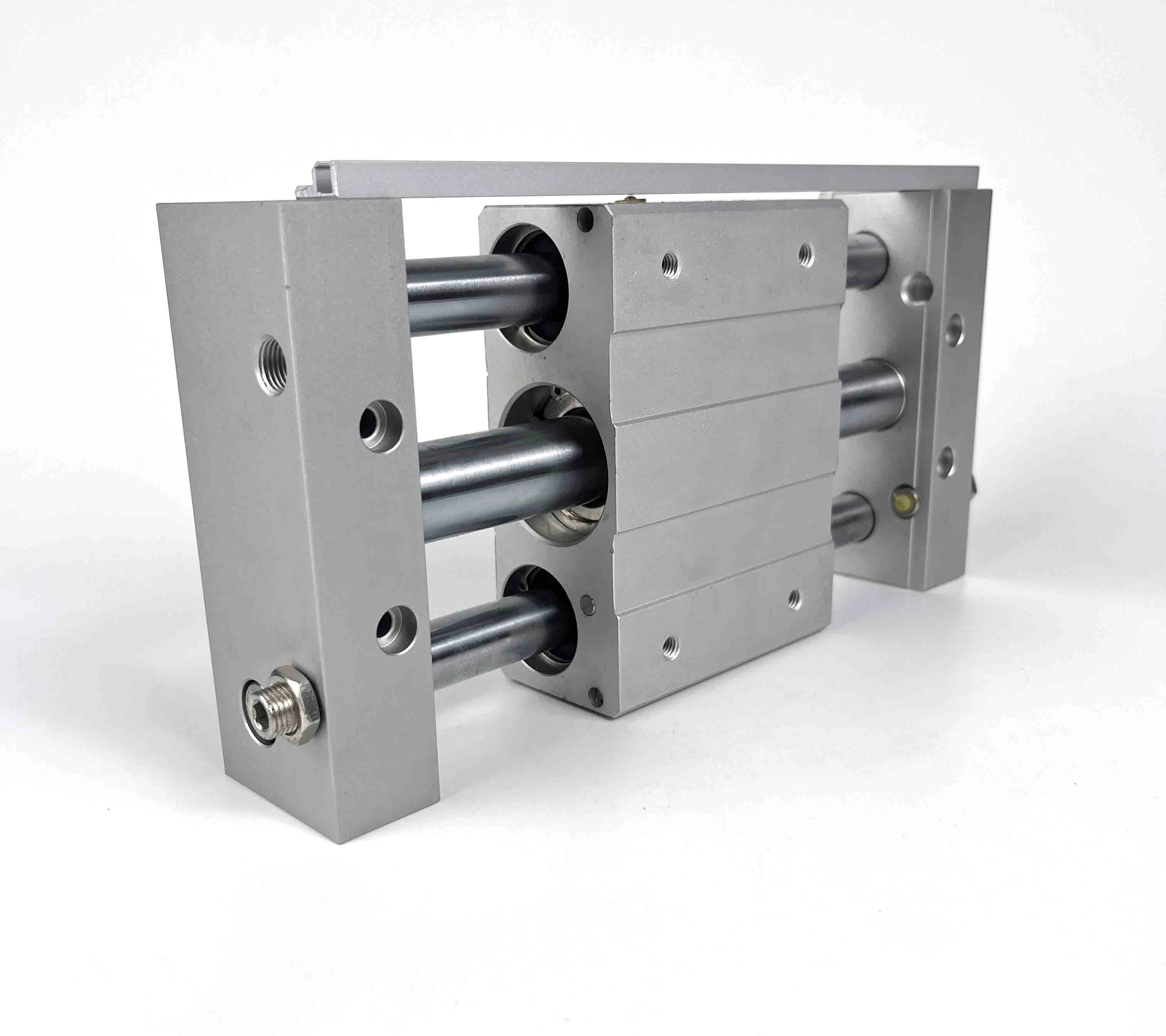

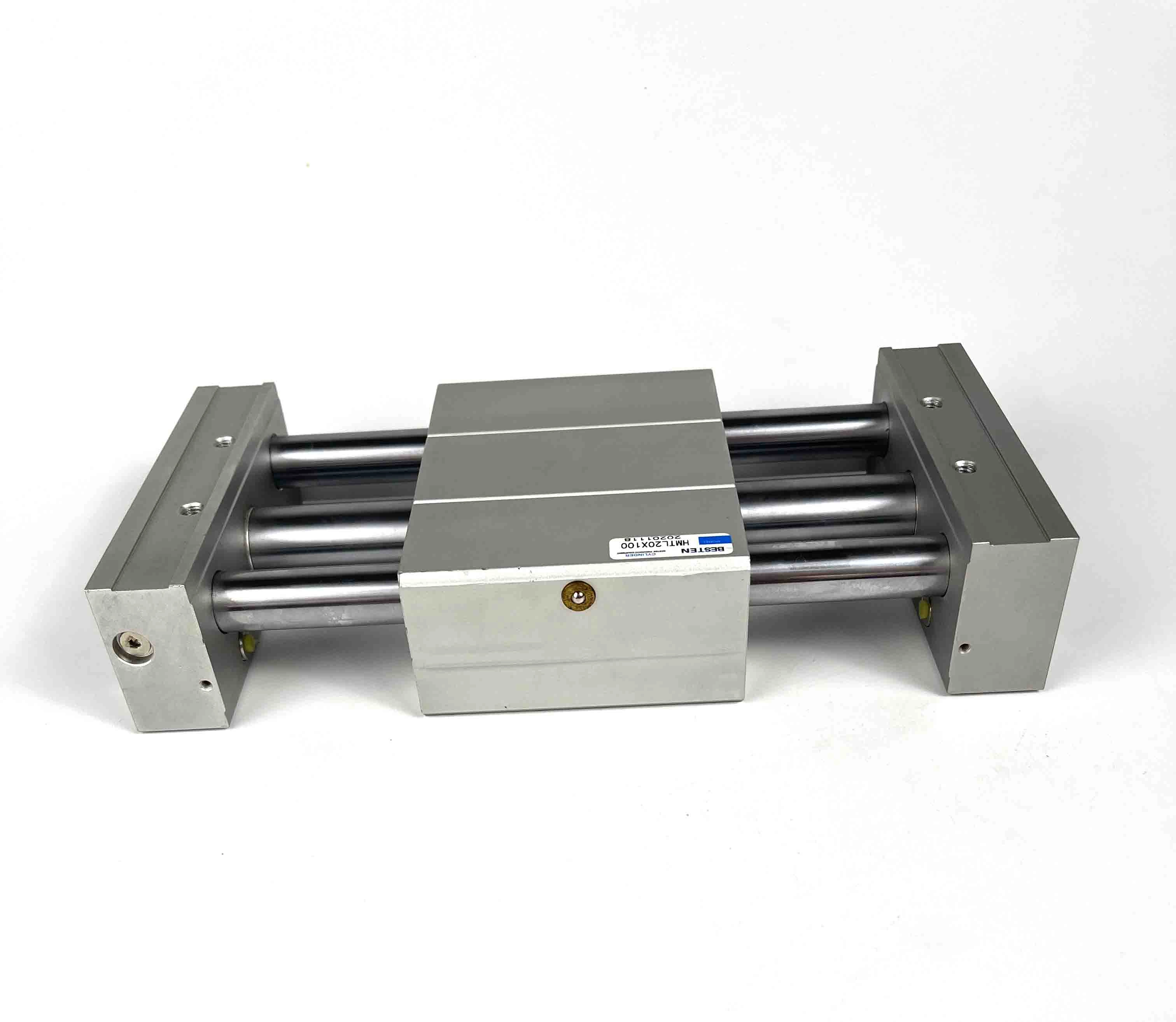

Vérin sans tige guidé série HMTL (à couplage magnétique/roulement à billes)

Vérins sans tige guidés (accouplements magnétiques/roulements à billes) - Avantages de la série HMTL

1. Le cylindre magnétique est essentiellement un cylindre pneumatique sans tige, caractérisé par un piston mobile équipé d'un aimant annulaire. Les curseurs mobiles sont également équipés d'aimants pour assurer un couplage magnétique (curseur/piston). Le curseur glisse librement le long du tuyau principal.

2. Il est étanche à la poussière comme isolation entre le curseur et le piston.

3. Il est compact.

4. Un pare-chocs en caoutchouc non réglable et un tampon pneumatique réglable aux deux extrémités du cylindre assurent une action fluide. Si des amortisseurs sont utilisés, l'effet d'amortissement est meilleur

5. Les doubles rails de guidage garantissent une haute précision et peuvent résister à des charges latérales appropriées ou à des charges défavorables.


Contact maintenant E-mail téléphone WhatsApp
Détails du produit

Détails du produit du vérin sans tige

Les vérins sans tige sont principalement divisés en vérins sans tige à couplage magnétique et en vérins mécaniques sans tige. Dans un vérin sans tige à couplage magnétique, l'action du piston est transmise au coulisseau externe via la force de couplage magnétique, sans qu'il soit nécessaire d'utiliser une tige de piston. Puisqu’il n’y a aucune connexion mécanique entre le piston et le curseur, ses performances d’étanchéité sont excellentes. Le piston est équipé d'un ensemble d'anneaux magnétiques permanents à haute résistance, et la ligne de force magnétique agit sur un autre ensemble d'anneaux magnétiques placés à l'extérieur à travers le cylindre, car les deux ensembles d'anneaux magnétiques sont opposés en magnétisme et l'aspiration est fort. Lorsque le piston est poussé par la pression de l'air dans le cylindre, l'anneau magnétique à l'extérieur du cylindre est amené à se déplacer sous l'action de la force magnétique. De plus, la course maximale du cylindre est supérieure à celle du cylindre ordinaire, et les deux extrémités sont équipées d'un tampon réglable et d'un dispositif tampon fixe, et l'action d'inversion est douce et sans impact. Les cylindres mécaniques sans tige ont une fente dans la direction axiale de la bobine du cylindre, et le piston et la culasse se déplacent dans la partie supérieure de la fente.

Le choix du type de vérin sans tige à utiliser dépend principalement des besoins et des scénarios spécifiques de l'application. Qu'il s'agisse d'un vérin sans tige à couplage magnétique ou d'un vérin mécanique sans tige, il peut répondre aux besoins des différents utilisateurs grâce à ses avantages uniques.

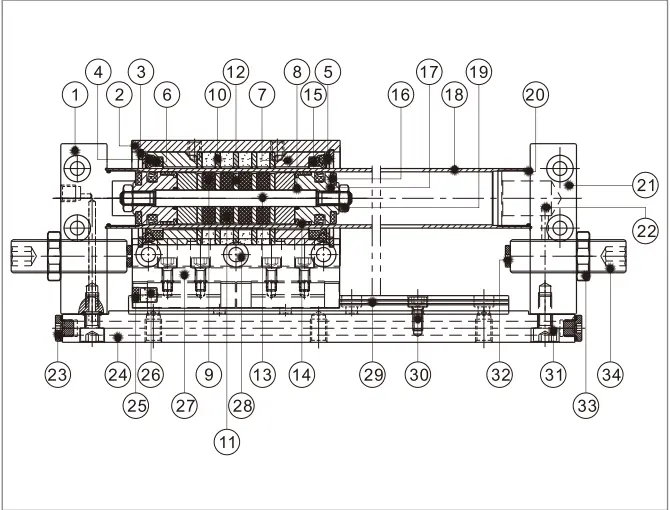

Vérins sans tige guidés (accouplement magnétique/roulements à billes) - structure interne de la série HMTL

导向无杆气缸(磁耦合/滚珠轴承)——HMTL系列.png


NON.

article

Matériel

NON.

Article

Matériel

1

Plaque de fixation

Alliage d'aluminium

24

Pince C

Ressort en acier

2

Couvercle de laveuse

Alliage d'aluminium

25

Baril

Acier inoxydable

3

Joint torique

NBR

26

Vis fraisée

Acier Carbone

4

Joint torique

NBR

27

Guidel

Acier Carbone

5

Noix

Acier Carbone

28

Pare-chocs

TPU

6

Poteau commun

Acier inoxydable

29

Vis réglable

Acier Carbone

7

Joint torique

NBR

30

Noix

SS41

8

Pare-chocs

NBR

31

Plaque de fixation

Alliage d'aluminium

9

Joint de piston

TPU

32

Amortisseur

Combinaison

dix

Joint torique

NBR

33

Rondelle élastique

Ressort en acier

11

Anneau de raclage de la poussière

Plastiques

34

Vis fraisée

Acier Carbone

12

Bague de port

Matériau résistant à l'usure

35

Rail

Alliage d'aluminium

13

Piston

Alliage d'aluminium

36

Bloc pare-chocs

Acier inoxydable

14

Joint torique

NBR

37

Corps

Alliage d'aluminium

15

Rondelle de piston

Alliage d'aluminium

38

Bague

16

Rondelle magnétique

Acier Carbone

39

Pince C

Ressort en acier

17

Aimant

Matériau de terres rares

40

Guide II

Acier Carbone

18

Rondelle magnétique

Acier Carbone

41

Vis fraisée

Acier Carbone

19

Aimant

Matériau de terres rares

42

Joint torique

NBR

20

Couverture du corps

Alliage d'aluminium

43

Aimant

Matériau de terres rares

21

Bague de port

Matériau résistant à l'usure

44

Emplacement laveuse

NBR

22

Fer à repasser

Alliage d'aluminium

45

Bille d'acier

Acier inoxydable

23

Machine à laver

Alliage d'aluminium

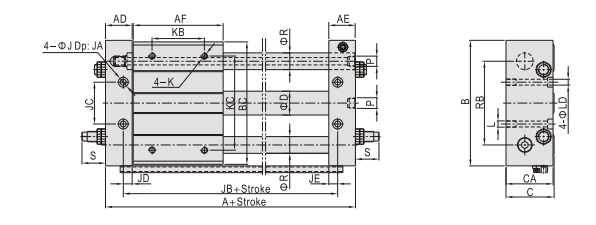

Vérin sans tige guidé (couplé magnétique/roulement à billes) —— Série HMTL Spécification externe

Vérin sans tige guidé (couplé magnétique/roulement à billes) —— Série HMTL .png

Modèle

UN

ANNONCE

AE

UN F

B

avant JC

C

Californie

D

J.

JA

J.B.

JC

JD

JE

K

Ko

KC

L

LD

P.

R.

RB

S

RMTL10

111

20,5

20,5

68

80

77

34

33

12

8

4

85

26

75

7.5

M4X0.7Dp:8

30

60

M5X0.8Dp:9.5

4.5

M5X0.8

dix

52

175

RMTL16

122

22,5

22,5

75

95

92

40

39

18

9.5

5

90

30

6.5

6.5

M5X0.8Dp:10

45

70

M6X1.0Dp:9.5

5.5

M5X0.8

12

65

185

RMTL20

139

25,5

25,5

86

120

117

46

45

22,8

9.5

5

105

40

8.5

8.5

M6X1.0Dp:10

50

90

M6X1.0Dp:10

5.5

1/8"

16

80

22,5

RMTL25

139

25,5

25,5

86

130

127

54

53

27,8

11

6.5

105

50

8.5

8.5

M6X1.0Dp:10

60

100

M8X1.25Dp:10

7

1/8"

16

90

40,5

RMTL32

159

28,5

28,5

100

160

157

66

64

35

14

8

121

60

9.5

9.5

M8X1.25Dp:12

70

120

M10X1,5Dp:15

8.5

1/8"

20

110

57,5

RMTL40

209

35,5

35,5

136

190

187

78

74

43

14

8

159

84

10.5

10.5

M8X1.25Dp:12

90

140

M10X1,5Dp:15

8.5

1/4"

25

130

50,5
