Vérins magnétiques sans tige - structure interne de la série RMS

1. Il n'y a aucune connexion mécanique entre le piston du cylindre sans tige à couplage magnétique et le curseur, et les performances d'étanchéité sont excellentes ;

2, le rôle du piston est transféré au curseur externe grâce à la force de couplage magnétique, sans la tige de piston, l'espace d'installation est plus petit que le cylindre ordinaire et la course est plus grande que le cylindre ordinaire

3, les deux extrémités du cylindre sont équipées d'un tampon réglable et d'un dispositif tampon fixe, action d'inversion stable sans impact, tout en évitant les dommages mécaniques ;

4. La cavité du piston est séparée du curseur pour empêcher la poussière et la saleté de pénétrer dans le système et prolonger la durée de vie du cylindre.

Contact maintenant E-mail téléphone WhatsApp

Détails du produit

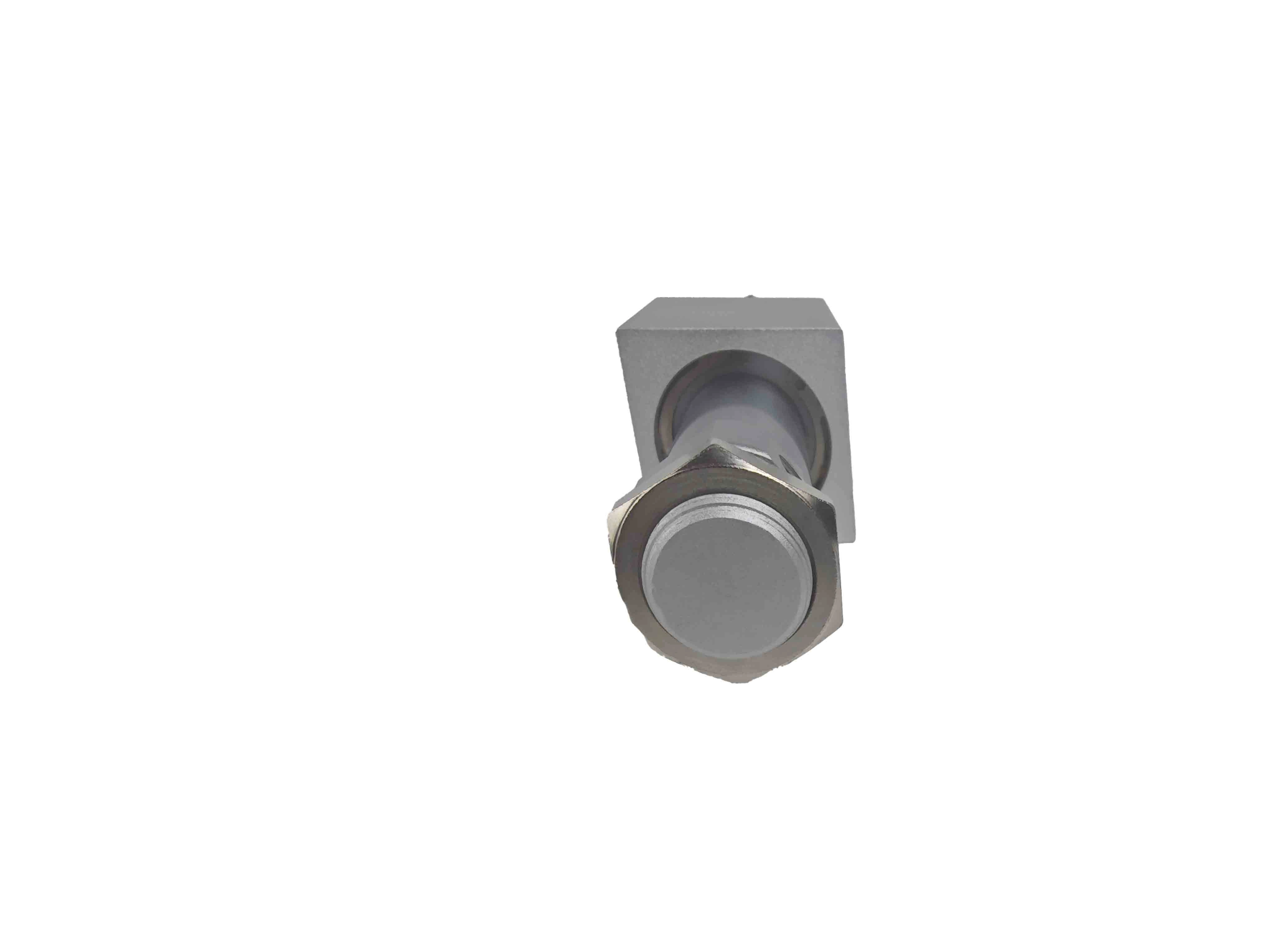

Vérin sans tige à couplage magnétique

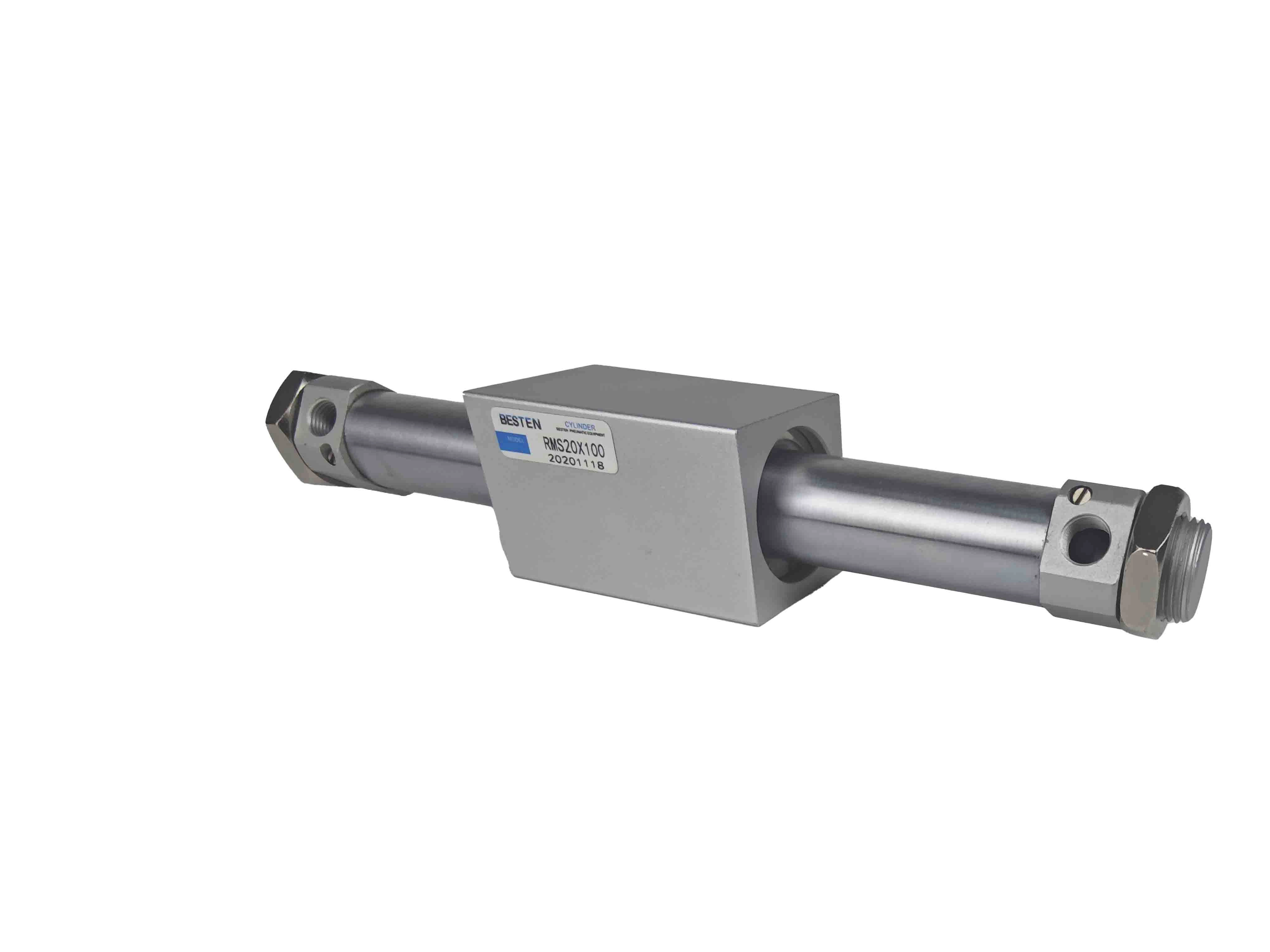

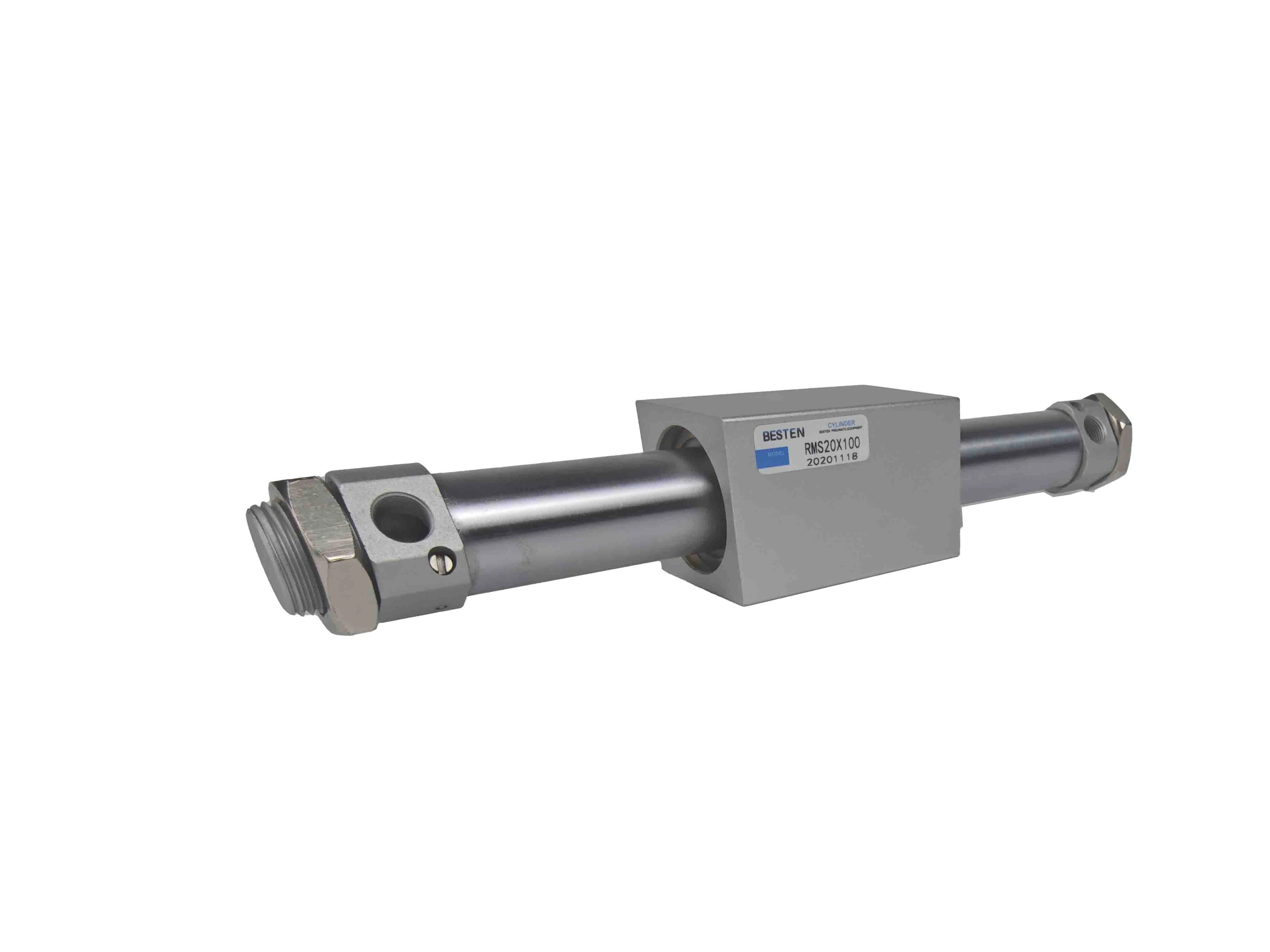

Les vérins sans tige de la série RMS sont des vérins sans tige à couplage magnétique. Le cylindre est unique en ce sens qu'il n'y a aucune connexion mécanique entre le piston et le curseur, ce qui rend ses performances d'étanchéité excellentes. De plus, l'action du piston est transmise au coulisseau externe par force de couplage magnétique, sans qu'il soit nécessaire d'avoir recours à une tige de piston. Par conséquent, l'espace d'installation de ce cylindre est plus petit que celui des cylindres ordinaires et sa course maximale est supérieure à celle des cylindres ordinaires.

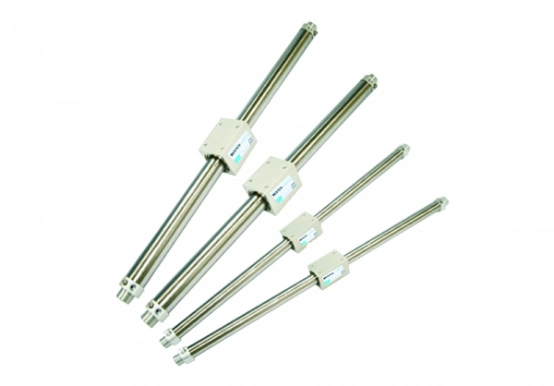

Les vérins sans tige de la série RMS sont disponibles dans une variété de modèles, notamment les vérins à double action RMS40X50, RMS40X100, RMS40X150, RMS40X200 et RMS40X250 dans différentes spécifications. Cependant, il convient de noter que les vérins sans tige de la série RMS étant couplés magnétiquement, il n'est pas possible d'installer des aimants dans le bloc-cylindres lui-même. Si vous devez utiliser le type de couplage magnétique et souhaitez installer des aimants, vous pouvez choisir la série RMT, mais son volume augmentera considérablement et peut s'écarter de l'intention initiale d'utiliser le cylindre de couplage magnétique, veuillez juger en fonction de l'utilisation réelle. .

Vérins magnétiques sans tige - structure interne de la série RMS

无杆磁缸——RMS Series.png

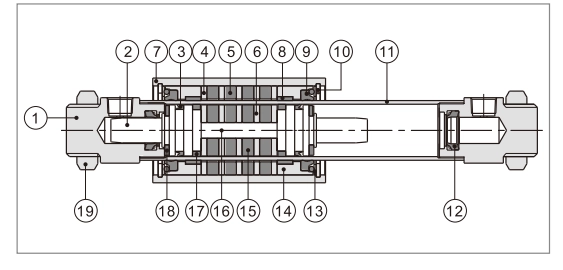

NON.	Article	Matériel	NON.	Article	Matériel
1	Embout	Alliage d'aluminium	11	Baril	Acier inoxydable
2	Piston	Alliage d'aluminium	12	Joint torique du coussin	TPU
3	Joint de piston	TPU	13	Machine à laver	Acier inoxydable
4	Rondelle magnétique	Acier Carbone	14	Couverture	Alliage d'aluminium
5	Aimant	Matériau de terres rares	15	Aimant	Matériau de terres rares
6	Rondelle magnétique	Acier Carbone	16	Bielle	Acier inoxydable
7	Corps	Alliage d'aluminium	17	Porter une bague	Matériau résistant à l'usure
8	Porter une bague	Matériau résistant à l'usure	18	Pare-chocs	NBR
9	Anneau de raclage de la poussière	Plastiques	19	Noix	Acier inoxydable
dix	Pince C	Ressort en acier

Vérins sans tige - Spécifications de référence externes série RMS

无杆磁缸——RMS Series.png

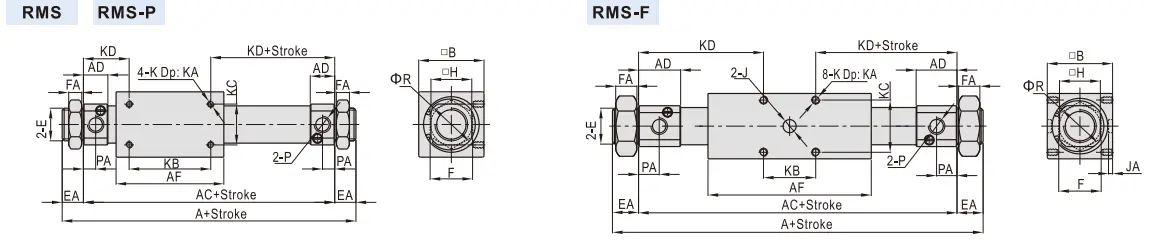

Modèle\Article	UN	CA	ANNONCE	UN F	B	E	EA	F	FA	H	J.	JA	K	KA	Ko	KC	KD	P.	Pennsylvanie	R.
RMS10	91	73	9.5	48	25	M10 × 1,0	9	14	4	15			M3 × 0,5	4	30	16	21,5	M5 × 0,8	5	17
